Lastnosti na dlani
-
Accuracy
+/- 0.05 K (refering to delta-T)
-
Response time
depending on configuration
t50 = 10 s
t90 = 31 s -
Max. process pressure (static)
at 20 °C: 50 bar (725 psi)
-
Operating temperature range
PT 100:
-50 °C …400 °C
(-58 °F …752 °F) -
Max. immersion length on request
up to 4.000,00 mm (157,48'')
Področje uporabe

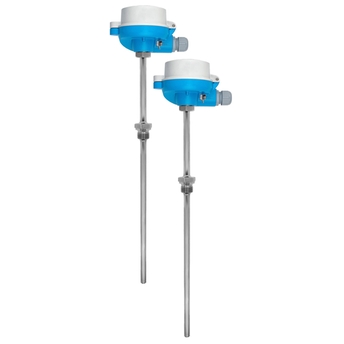

The thermometer is mainly used in the chemical industry but also finds its use in other branches. The device is used for high-precision measurement of temperature
differences with matched sensor pairs. A variety of dimensions offers flexible application possibilities.
Universally usable for thermal energy measurements
Measuring range: -50 to +400 °C (-58 to +752 °F)
Paired in the range: 0 to +120 °C (+32 to +248 °F), Deviation of the sensors: ± 0.05 K
Paired in the range: –40 to 0 °C (-40 to 32 °F), Deviation of the sensors: ± 0.1 K
Protection class: up to IP68
Prednosti
Fast replaceability of the insert
High degree of insert compatibility and design as per DIN 43772
Fast response time with reduced tip
Segment Extended
-
Vrhunski produkti
- Visoko funkcionalni in praktični
Tehnična odličnost
Preprostost
-
Standardni produkti
- Zanesljivi, robustni, nezahtevni za vzdrževanje
Tehnična odličnost
Preprostost
-
Specialni produkti
- Zasnovani za posebej zahtevne aplikacije
Tehnična odličnost
Preprostost
Spremenljivo
| FLEX izbira | Tehnična odličnost | Preprostost |
|---|---|---|
Segment Fundamental Zadostite svojim osnovnim merilnim potrebam |
Tehnična odličnost
|
Preprostost
|
Segment Lean Obvladajte ključne procese na preprost način |
Tehnična odličnost
|
Preprostost
|
Segment Extended Optimirajte procese z inovativnimi tehnologijami |
Tehnična odličnost
|
Preprostost
|
Segment Xpert Imejte pod nadzorom najzahtevnejše aplikacije |
Tehnična odličnost
|
Preprostost
Spremenljivo |
Loading alternative products
Zgodbe o uspehu
Dokumenti 9
-
-
Tehnične informacije (TI)
Omnigrad TST90 Old version (04.2001)
RTD Pt100 matched thermometer
EN SL 01/04/2001Jezik:
angleščina
Verzija:
01/04/2001
Velikost datoteke:
95 KB
Ime datoteke:
TI093ten_0401.pdf
-
-
-
Tehnične informacije (TI)
Omnigrad TST90, TET90 New version
Resistance thermometer and insert
EN SL 01/03/201324/01/2013Jezik:
angleščina
Verzija:
01/03/2013
Velikost datoteke:
446.8 KB
Ime datoteke:
TI01109TEN_0213.pdf
-
-
-
Navodila za uporabo (BA)
BA Termometer iTHERM ModuLine
Univerzalni modularni termometri z merilnimi vložki RTD ali TC za najrazličnejša področja uporabe v industrijskih panogah
EN SL 04/08/202530/11/202431/08/2018Jezik:
slovenščina
Verzija:
30/11/2024
Velikost datoteke:
802.9 KB
Ime datoteke:
BA01915TSL_0224-00.pdf
-
-
-
Študija primera (CS)
Energieeffizienzoptimierung
Erfassung und Analyse des Heiz-
wärmebedarfs im Schulhaus
EttingenJezik:
nemščina
Verzija:
25/11/2025
Velikost datoteke:
307.6 KB
Ime datoteke:
CS_01710S_20_DE_Gemeinde_Ettingen.pdf
-
-
-
Izjava EU
Product family: Low cost RTD general purpose, Process RTD direct contact, Process RTD direct in contact, Process RTD general purpose , Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC general purpose, Process TC heavy duty, RTD thermometer, TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC42
0-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH52-, TH53-, TH54-, TH55-, TH56-, TM101-, TM111-, TM112-, TM121-
, TM131-, TM151-, TM152-, TM401-, TM402-, TM411-, TM412-, TM611-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, TR10-, TR11-, TR12-, TR13-
, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-, TST18
7-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST434B-, TST487-, TST602-, TST90-
Declaration number: EC_00136_04.24EN SL 20/02/2024Jezik:
angleščina
Verzija:
20/02/2024
Velikost datoteke:
150.6 KB
Ime datoteke:
EC_00136_04.24.pdf
-
-
-
Meroslovje
Product family: Low cost RTD general purpose, Process RTD direct contact, PROCESS RTD EXPLOSION PROOF, Process RTD general purpose, PROCESS RTD HEAVY DUTY, RTD THERMOMETER ZONE "0"
Product root: TST10-, TST11-, TST110-, TST111-, TST12-, TST120-,
TST121-, TST130-, TST131-, TST140-, TST141-, TST210-, TST220-, TST221-,
TST262-, TST264-, TST310-, TST410-, TST414-, TST42-, TST420-, TST72-,
TST80-, TST90-
Region: Romania
Approval agency: BRMLJezik:
romunščina
Verzija:
22/06/2006
Velikost datoteke:
227.2 KB
Ime datoteke:
RO_BRML_200_97.pdf
-
-
-
Meroslovje
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Process RTD direct contact, Process RTD gener al purpose, Process RTD heavy duty
Product root: TEC300-, TET300-, TM101-, TM111-, TM121-, TM131-, TPC100-, TPC200-, TPC300-, TPR100-, TPR300-, TR10-, TR11-, TR12-, TR
13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TS211-, TST310-, TST90-
Region: Uzbekistan
Approval agency: UZS
Approval number: 02-2.0171
Metrology type: MetrologyJezik:
ruščina
Verzija:
12/08/2022
Velikost datoteke:
2.8 MB
Ime datoteke:
02-2.0171 iTHERM ModuLine 12.07.2027.pdf
-
-
-
Meroslovje
Product family: Process RTD direct contact, Process RTD general purpose, Process RTD heavy duty, Process RTD hygienic
Product root: TM151-, TM411-, TR15-, TR65-, TR66-, TST310-, TST434-, TST434B-, TST90-
Region: Kazakhstan
Approval agency: KazInMetr
Approval number: 2813
Metrology type: MetrologyJezik:
ruščina
Verzija:
26/08/2024
Velikost datoteke:
3.3 MB
Ime datoteke:
2813 iTHERM 26.08.2024 to 26.08.2029.pdf
-
-
-
Besedilo ponudbe
Omnigrad M, TST 90
Komplette, gepaarte Widerstandsthermometer für Wärmemengenmessung
Jezik:
nemščina
Verzija:
05/12/2012
Velikost datoteke:
26.5 KB
Ime datoteke:
TTTST90DE.doc
-
Iskanje nadomestnih delov po številki iz risbe
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal Head TA30A
-
further parts
Kataloška kodaTA30A- -
-
Terminal Head TA30D
-
further parts
Kataloška kodaTA30D- -
-
Terminal Head TA20B
-
further parts
Kataloška kodaTA20B- -
-
RTD Insert TET90 (1 pair)
-
further parts
Kataloška kodaTET90- -
-
Thermowell TW10
-
further parts
Kataloška kodaTW10- -
-
iTHERM ModuLine TT131
-
further parts
Kataloška kodaTT131- -
-
Spare parts kit ring D21/di 10xgreen
-
further parts
Kataloška koda71367427 -
-
Thermoconductive Paste HSC 340, 100g
Kataloška koda71312729 -
Thermo-conductive paste FDA-conform 30g
Kataloška koda71249291
