Lastnosti na dlani
-
Input
0/4…20 mA / HART
feeding/not feeding -
Output
0/4…20 mA / HART
active/passive -
Power Supply
24 V DC
Področje uporabe

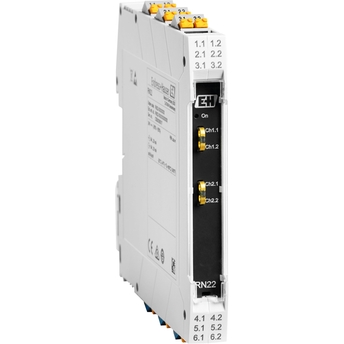

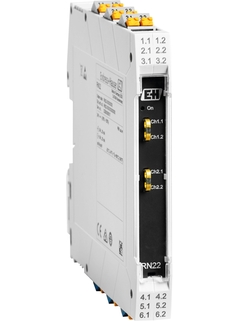

The 1- or 2-channel RN22 active barrier powers analog instrument loops and safety instrumented systems up to SIL 2 (SC 3). The intrinsically safe, HART® transparent interface establishes a reliable link between field devices and process control. It interfaces with 2-/4-wire devices in hazardous areas and provides a second galvanically isolated signal output acc. to NAMUR NE 175. This opens a second channel for the process optimization domain without affecting the traditional automation system.
Single- or two-channel active barrier, power supply or signal doubler
0/4 to 20 mA analog signal transmission (NAMUR NE 43) and galvanic isolation
Intrinsic safety for operation in hazardous areas (Zone 2)
Bidirectional HART® communication (transparent)
2- and 4-wire capability for instruments in hazardous areas (Zones 0/20)
Ambient temperature range: -40 … 60 °C (-40 … 140 °F)
Prednosti
-
Intrinsically safe interface device suited for use in safety instrumented systems up to SIL 2 (SC 3) in accordance with IEC 61508
-
Quick and easy wiring with screw or push-in terminals or power supply via power rail T-connector
-
Easy access to frontside HART® connection taps
-
Compact housing: up to two channels on 12.5 mm (0.49 in) for efficient use of space in control cabinets
Videoposnetki
Segment Fundamental
-
Enostavni produkti
- Lahka izbira, vgradnja in uporaba
Tehnična odličnost
Preprostost
-
Standardni produkti
- Zanesljivi, robustni, nezahtevni za vzdrževanje
Tehnična odličnost
Preprostost
-
Specialni produkti
- Zasnovani za posebej zahtevne aplikacije
Tehnična odličnost
Preprostost
Spremenljivo
FLEX izbira | Tehnična odličnost | Preprostost |
---|---|---|
Segment Fundamental Zadostite svojim osnovnim merilnim potrebam |
Tehnična odličnost
|
Preprostost
|
Segment Lean Obvladajte ključne procese na preprost način |
Tehnična odličnost
|
Preprostost
|
Segment Extended Optimirajte procese z inovativnimi tehnologijami |
Tehnična odličnost
|
Preprostost
|
Segment Xpert Imejte pod nadzorom najzahtevnejše aplikacije |
Tehnična odličnost
|
Preprostost
Spremenljivo |
Predhodnik
-
-
Tehnične informacije (TI)
RN22
Angleška različica - 11/2020
Active barrier or signal doubler, HART-transparent
EN SL 01/11/2020Jezik:
angleščina
Verzija:
01/11/2020
Velikost datoteke:
878.2 KB
Ime datoteke:
TI01515KEN_0120.pdf
-
-
-
Navodila za uporabo (BA)
RN22
Angleška različica - 12/2020
1- or 2-channel active barrier for safe separation of 4 to 20 mA standard signal circuits, optionally available as a signal doubler. HART-transparent
EN SL 14/12/2020Jezik:
angleščina
Verzija:
14/12/2020
Velikost datoteke:
1.9 MB
Ime datoteke:
BA02004KEN_0120.pdf
-
-
-
Tehnične informacije (TI)
RN22
Active barrier or signal doubler, HART-transparent
EN SL 01/11/2020Jezik:
angleščina
Verzija:
01/11/2020
Velikost datoteke:
878.2 KB
Ime datoteke:
TI01515KEN_0120.pdf
-
-
-
Navodila za uporabo (BA)
RN22
1- or 2-channel active barrier for safe separation of 4 to 20 mA
standard signal circuits, optionally available as a signal doubler.
HART-transparentEN SL 14/12/2020Jezik:
angleščina
Verzija:
14/12/2020
Velikost datoteke:
1.9 MB
Ime datoteke:
BA02004KEN_0120.pdf
-
-
-
Kratka navodila (KA)
KA RN22
1- ali 2-kanalna aktivna bariera 24 V<sub>DC</sub> za varno
ločevanje standardnih signalnih tokokrogov 0/4 do 20 mA, opcijsko kot si
gnalni podvojevalnik, transparentna za HARTEN SL 01/12/202220/12/202101/02/2020Jezik:
slovenščina
Verzija:
01/12/2022
Velikost datoteke:
548.6 KB
Ime datoteke:
KA01449KSL_0322-00.pdf
-
-
-
Ex varnostna navodila (XA)
Control drawing CSA AIS NIFW Cl. 1, Div.2
Control drawing CSA
AIS NIFW
Cl. 1, Div.2Jezik:
angleščina
Verzija:
20/07/2021
Velikost datoteke:
65.9 KB
Ime datoteke:
10000011794.pdf
-
-
-
Ex varnostna navodila (XA)
XA RN22, RN42
Ex tc IIIC Dc
EN SL 31/01/2023Jezik:
slovenščina
Verzija:
31/01/2023
Velikost datoteke:
360.1 KB
Ime datoteke:
XA03109KSL_0123-00.pdf
-
-
-
Ex varnostna navodila (XA)
RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN SL 26/09/2022Jezik:
angleščina
Verzija:
26/09/2022
Velikost datoteke:
366.1 KB
Ime datoteke:
XA03020KEN_0122-00.pdf
-
-
-
Ex varnostna navodila (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN SL 24/05/2023Jezik:
angleščina
Verzija:
24/05/2023
Velikost datoteke:
363.8 KB
Ime datoteke:
XA03134KEN_0123-00.pdf
-
-
-
Ex varnostna navodila (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN SL 17/10/2023Jezik:
angleščina
Verzija:
17/10/2023
Velikost datoteke:
367.9 KB
Ime datoteke:
XA03199KEN_0123-00.pdf
-
-
-
Ex varnostna navodila (XA)
XA RN22, RN42
ATEX, IECEx:
II(1)G [Ex ia Ga] IIC
II(1)D [Ex ia Da] IIIC
II3G Ex ec IIC GcEN SL 15/05/202321/03/202219/07/202130/04/2021Jezik:
slovenščina
Verzija:
15/05/2023
Velikost datoteke:
369.6 KB
Ime datoteke:
XA02086KSL_0423-00.pdf
-
-
-
